Proof

Prüfzentrum für Industrie- und Kraftfahrzeugelektronik

„proof“ ist ein spezialisiertes Prüflabor für Elektronikkomponenten in der Automobilindustrie. Darüber hinaus gewinnt auch der Industrie- und Gewerbebereich zunehmend an Bedeutung und zählt inzwischen zu den zentralen Tätigkeitsfeldern des Unternehmens.

Ziel von „proof“ ist es, das Zusammenwirken verschiedener Einflussgrößen – wie mechanischer Beanspruchung, Umwelteinflüssen und elektromagnetischen Einwirkungen – unter realitätsnahen Bedingungen zu untersuchen und zu bewerten.

„proof“ unterstützt Zulieferer und Originalgerätehersteller (OEMs) bei der Entwicklung und Durchführung individueller Mess- und Prüfverfahren sowie bei der Qualifizierung ihrer Produkte.

EMV-pre-Compliance

Gemeinsam mit unserem Team haben Sie die Möglichkeit, Abweichungen von Grenzwerten an Ihrem Produkt frühzeitig zu analysieren und bereits während der Entwicklungsphase gezielt darauf zu reagieren. Durch Vorabmessungen besonders kritischer EMV-Prüfungen lassen sich geeignete Gegenmaßnahmen einleiten, bevor eine kostenintensive Zertifizierungsmessung in einem akkreditierten Labor durchgeführt wird.

Sollte es dennoch zu Komplikationen bei der Zertifizierung kommen, unterstützen wir Sie bei der schnellen und gezielten Fehlersuche. Gemeinsam mit unseren erfahrenen Technikern können Ursachen effizient analysiert und geeignete Maßnahmen zur Behebung erarbeitet werden.

Absorberhalle:

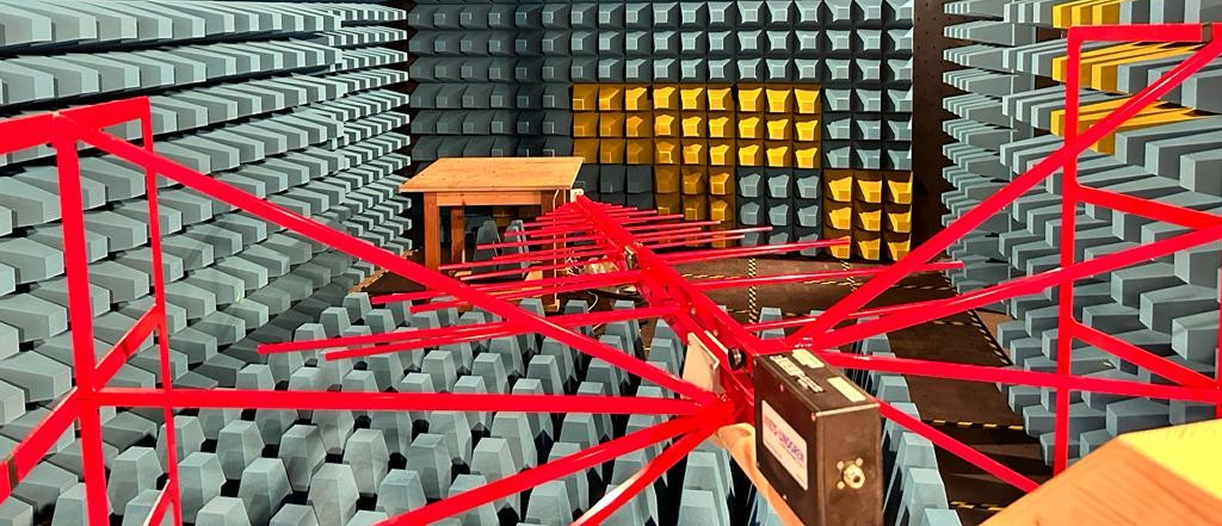

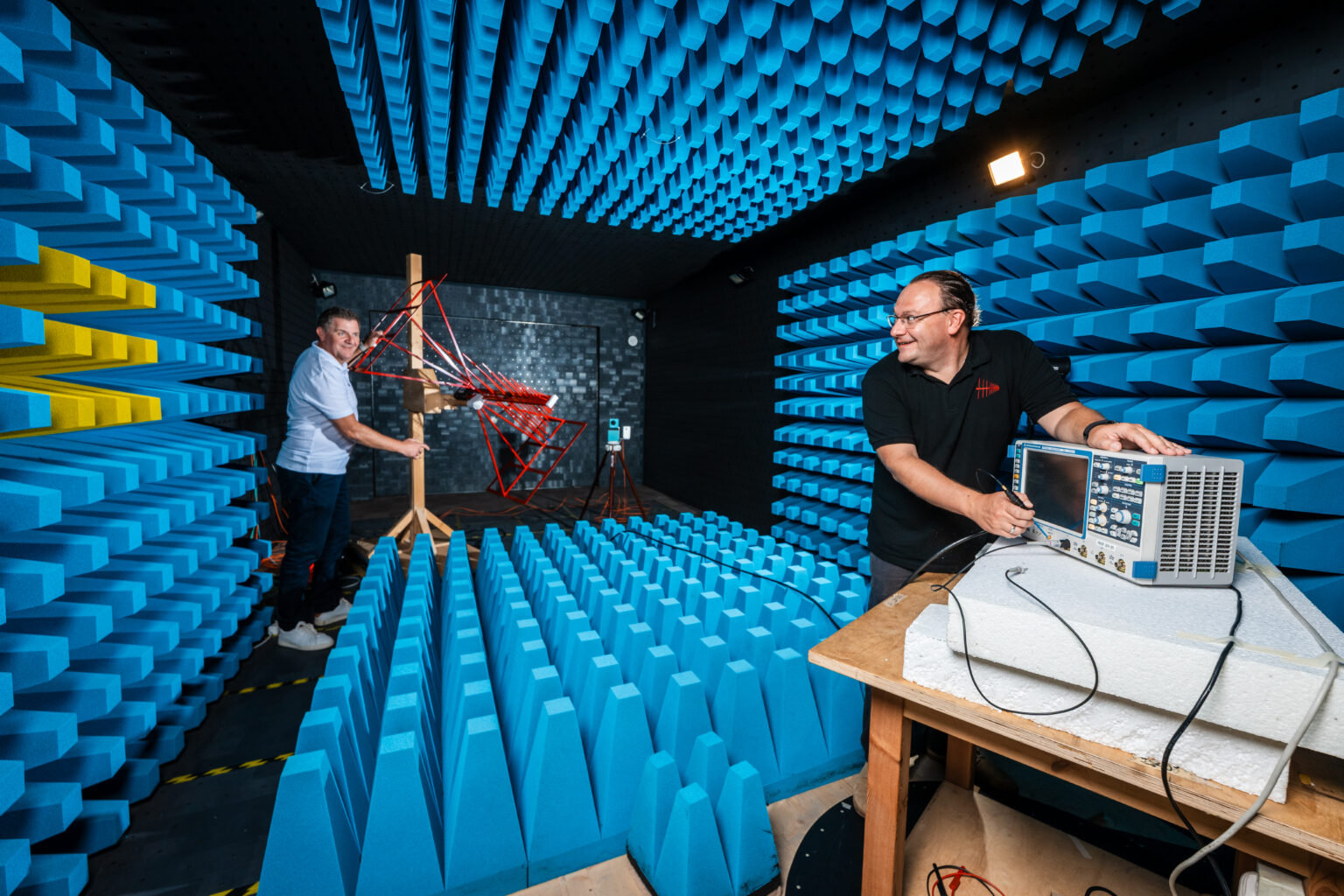

In unserer Absorberhalle messen wir die gestrahlte Störaussendung Ihres Produkts unter praxisnahen Bedingungen. Mit einer Größe von 9 × 4,5 m bietet die Halle ausreichend Platz, auch für große Prüflinge.

Die Messungen erfolgen mit modernster Messtechnik und ermöglichen eine präzise Analyse der EMV-Eigenschaften. Bei der Fehlersuche und Optimierung unterstützen Sie unsere erfahrenen Techniker mit ihrem Know-how und sorgen für ein effizientes Debugging.

Nahfeldsonden:

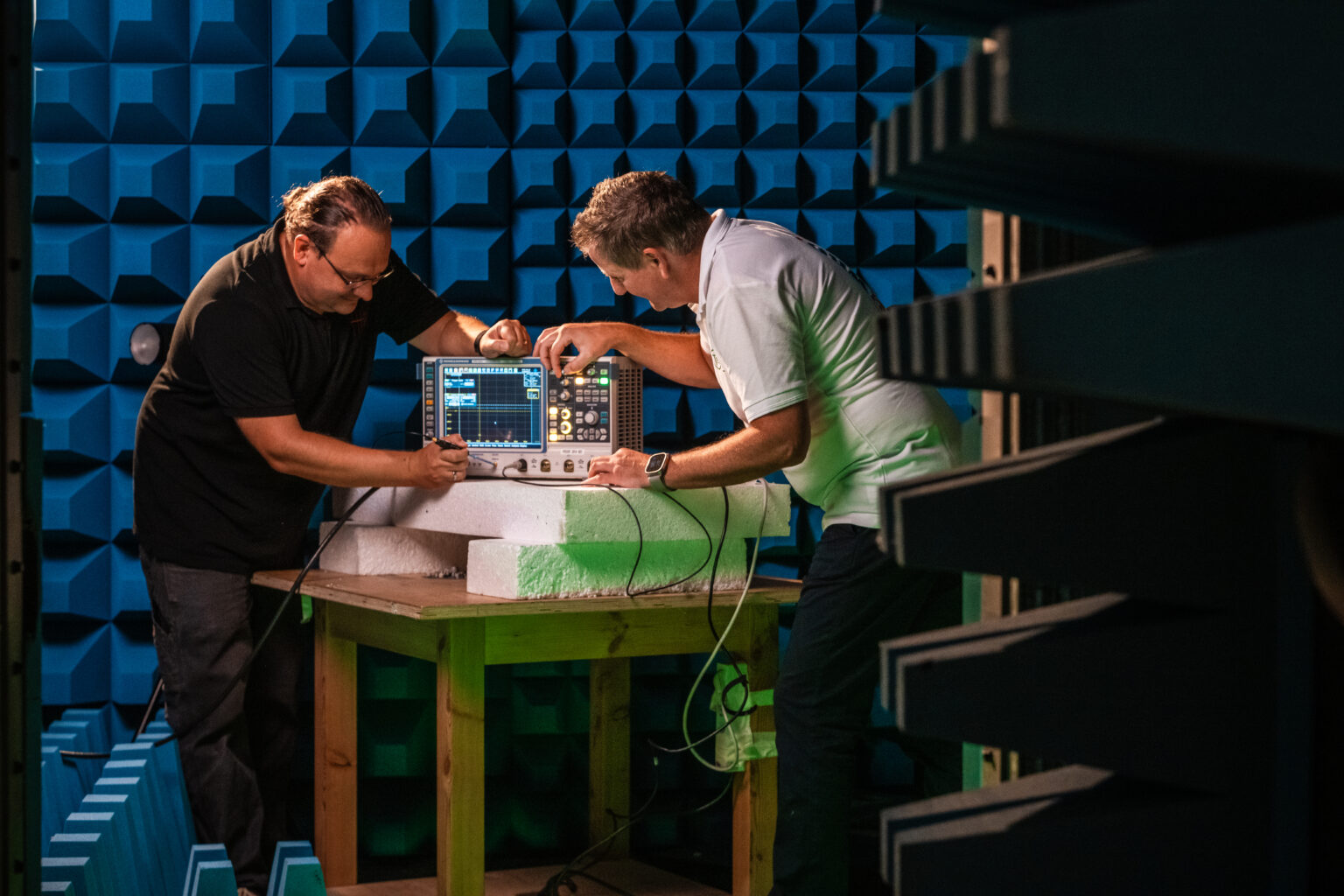

Nahfeldmessungen mit speziellen Nahfeldsonden ermöglichen die schnelle Lokalisierung von Bereichen mit hoher Störaussendung. Dadurch können wirksame Optimierungsmaßnahmen bereits in der Entwicklungsphase umgesetzt werden, wodurch kostspielige Nacharbeiten und Folgekosten vermieden werden.

Änderungen, die direkt vor Ort am Produkt vorgenommen werden, können unmittelbar überprüft werden. So lässt sich sofort feststellen, ob die umgesetzten Maßnahmen den gewünschten Erfolg erzielen.

Prüfplan erstellen

Mit unseren Technikern wird auf Wunsch ein Prüfplan erstellt, der für Ihr Produkt optimiert ist und den aktuellen normativen Anforderungen entspricht. Kritische Prüfungen können dabei identifiziert und schon früh in der Entwicklungsphase berücksichtigt werden. Eine Planung der pre-compliance Messung für besonders kritische Prüfungen hilft, Gegenmaßnahmen frühzeitig umzusetzen.

Normen

Normenberatung

Gesetzliche Bestimmungen, Normen und Richtlinien:

Das Inverkehrbringen von Elektrogeräten und elektrischen Komponenten unterliegt gesetzlichen Bestimmungen. Im Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln sind die Schutzanforderungen sowie die Grenzwerte für Störfestigkeit (Immunität) und Störaussendung (Emission) festgelegt. Diese Anforderungen werden durch einschlägige Normen konkretisiert. EU-weit gelten harmonisierte Normen, die einen sicheren und störungsfreien Betrieb von Elektrogeräten gewährleisten sollen.

Die folgenden Produkte fallen ausdrücklich unter die EMV-Richtlinie und sollen in jedem Fall EMV-gerecht sein:

Rundfunkgeräte
Fehrnsehgeräte
Elektro-Haushaltsgeräte
Handgeführte Elektrowerkzeuge
Leuchten und Leuchtstofflampen
Funkgeräte verschiedenster Art
Industrieausrüstung
Informationstechnische Geräte
Telekommunikationsgeräte

Weitere wichtige Richtlinien:

Niederspannungsrichtlinie: 2006/95/EWG Nachfolger der 73/23/EWG. Am 28.05.2013 wurde im Amtsblatt der Europäischen Union 2013/C 149 das neue Verzeichnis der harmonisierten Normen zur Niederspannungsrichtlinie 2006/95/EWG veröffentlicht. Maschinenrichtlinie: 2006/42/EWG Nachfolger der 98/37/EWG

Roger Willco Datenbank:

Stellen Sie sicher, dass Ihre Normen immer am aktuellen Stand sind. Sie werden über Neuheiten und Änderungen der Normen informiert, die Ihr Produkt betreffen. Mit unserem Partner EMV Testhaus stellen wir eine starke Plattform zur Verfügung, mit welcher Ihr Produkt garantiert nach den aktuellen normativen Anforderungen getestet wird.

Jetzt anmelden: http://www.roger-willco.com

Messen & Prüfen

EMV-Prüfungen

Elektromagnetische Verträglichkeit

Automotive:

EMV Prüfungen für Fahrzeuge und Fahrzeugkomponenten nach KFZ RL 2004/104/EG.

KFZ- EMV-Richtlinien:

2004/104/EG KFZ – EMV Richtlinie, Neufassung von 72/245/EG im Oktober 2004

2005/49/EG KFZ – EMV Richtlinie, Ergänzung betreffend Kurzstreckenradar im Juli 2005

2005/83/RG KFZ – EMV Richtlinie, Ergänzung betreffend Normen aktualisieren November 2005

2006/28/EG KFZ – EMV Richtlinie, Ergänzung betreffend Kurzstreckenradar März 2006

2009/19/EG KFZ – EMV Richtlinie, Ergänzung betreffend Nachrüstteile März 2009

Nationale und internationale Normen:

DIN EN 55025 (CISPR 25): Funkstöreigenschaften von Fahrzeugen, Booten und Verbrennungsmotoren – Grenzwerte und Messverfahren zum Schutz von Bordempfängern.

ISO 7637 (Teile 1–3): Road Vehicles – Electrical Disturbances from Conduction and Coupling; Prüfverfahren für transiente elektrische Störungen in Bordnetzen.

ISO 11452 (Teile 1–11): Road Vehicles – Component Test Methods for Electrical Disturbances from Narrowband Radiated Electromagnetic Energy; Prüfverfahren zur elektromagnetischen Störfestigkeit von Fahrzeugkomponenten.

ISO 10605: Road Vehicles – Test Methods for Electrical Disturbances from Electrostatic Discharge (ESD); Prüfverfahren zur Bestimmung der ESD-Festigkeit von Fahrzeugen und Fahrzeugkomponenten.

OEM Prüfungen nach herstellerspezifischen Anforderungen:

Audi
BMW
Daimler Chrysler
Fiat
Ford
General Motors
Honda
Mazda
Mitsubishi
Nissan
Porsche
PSA Peugeot Citroen
Renault
Seat
Skoda
Smart
Toyota
Volvo
Volkswagen

Industrie:

Anmerkung zur EMV-Richtlinie:

Die Europäische Kommission veröffentlicht regelmäßig aktualisierte Listen harmonisierter Normen zur EMV-Richtlinie. Mit der Veröffentlichung im Amtsblatt der Europäischen Union gelten die dort aufgeführten Normen als harmonisiert und können zur Erfüllung der Anforderungen der jeweiligen EMV-Richtlinie herangezogen werden.

Leitungsgebundene Störfestigkeit

EN 61000-4-2 – Prüfung der Störfestigkeit gegen elektrostatische Entladungen (ESD)

EN 61000-4-4 – Prüfung der Störfestigkeit gegen schnelle transiente elektrische Störgrößen (Burst)

EN 61000-4-5 – Prüfung der Störfestigkeit gegen Stoßspannungen (Surge)

EN 61000-4-6 – Störfestigkeit gegen leitungsgeführte, hochfrequente Störgrößen

EN 61000-4-11 – Prüfung bei Spannungseinbrüchen, Kurzzeitunterbrechungen und Spannungsschwankungen

Gestrahlte Störfestigkeit

EN 61000-4-3 – Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder

EN 61000-4-8 – Prüfung der Störfestigkeit gegen Magnetfelder mit Netzfrequenz (50/60 Hz)

EN 61000-4-9 – Prüfung der Störfestigkeit gegen impulsförmige Magnetfelder

Leitungsgebundene Emission

EN 61000-3-2 – Grenzwerte für Oberschwingungsströme

EN 61000-3-3 – Begrenzung von Spannungsschwankungen und Flicker

EN 55011 (CISPR 11) – Grenzwerte und Messverfahren für industrielle, wissenschaftliche und medizinische Geräte (ISM)

EN 55032 (CISPR 32) – Elektromagnetische Emissionen von Multimediageräten (ersetzt EN 55022)

EN 55014-1 (CISPR 14-1) – Anforderungen an die elektromagnetische Emission von Haushaltsgeräten, Elektrowerkzeugen und ähnlichen Geräten

Gestrahlte Emission

Störfeldstärke (ISM Geräte) DIN ISO 55011

Störfeldstärke (Informationstechnik) DIN ISO 55022

EMF – Elektromagnetische Felder

Unsere Dienstleitungen im Bereich EMF beinhalten:

Gebietsüberwachungsstation – Langzeitüberwachung
Messung elektromagnetischer Felder Vorort

Umwelt

Unsere Dienstleitungen im Bereich Umwelt beinhalten folgende Normen:

Normen:

EN 60068
ISO 16750
DIN 75220

Klimatische Prüfungen und Umweltsimulationen (auch unter Vibration und Schock möglich)

Wärme bis +300°C
Kälte bis -70°C
Temperaturwechselprüfungen
Feuchte und Wärme Zyklisch
Schocken

Mechanische Prüfungen

Über unsere Partnerlabore bieten wir weitere Dienstleistungen an. Prüfung nach folgenden Normen sind möglich.

Normen:

EN 61373
EN 60721
ISO 16750
ISO 15003
MIL-STD-810F
MIL-STD-810G E
N12663-1
EN 60068

Prüfeinrichtungen:

MAST

Mehraxialer Schwingtisch bis zu einer max. Beschleunigung von 10 g. (Tragkraft 4.500 kg)

4-Poster

Fahrbahnsimulator bis 25 Tonnen und max. Beschleunigung von 10 g.

Bauteileprüfung

Lebensdauerprüfung von mech. Bauteilen unter Schwingbelastung (max. 8 m x 8 m Aufspannfeld ; max. 200 Hz)

Antriebsprüffeld

Antriebstest in Kombination mit mech. Belastung (bis 250 KW Motorleistung ; max. Moment 5.000 Nm)

Elektrodynamischer Shaker

Vibrationsprüfung von elektrischen und elektromech. Bauteilen mit einer Abmessung von 1 m x 1 m und bis 500 kg Tragkraft

Klimaschrank mit Shaker

Prüfung der Zuverlässigkeit und Lebensdauer sowie Betriebssicherheit von elektronischen und mechanischen Komponenten unter simulierten Umweltbedingungen

Mobile Messtechnik

Messungen außerhalb des Prüflabors von Kräften und Beschleunigungen an div. Einrichtungen
